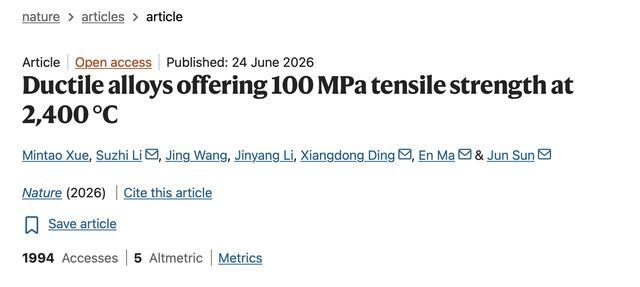

6 月 27 日讯息，西安交通大学秘书，该校金属材料强度寰宇要点实际室研制出 2000℃ 至 2400℃ 超高温区承载的塑性合金，为新一代超高温合金的建造提供了新念念路。盘问后果发表于《当然》。

据先容，航空航天界限的发展对金属结构材料在超高温环境的承载身手提倡了严苛条件，一些关节耐热部件的责任温度甚而超越 2000 ℃，远高于包括镍基高温合金在内的无数金属材料的熔点。

当今仅难熔金属有望中意超高温捏戟条件，其中，钽（读音：tǎn）合金因其较高的熔点（约 3000 ℃）和抽象性能是历历的备选材料。然而已有钽合金高温强度不及，难以中意顶点环境承载条件，如 NASA 早期建造的商用 T-222 合金，在 1926 ℃ 下的拉伸强度已不及 100 MPa。

针对这一穷困，团队基于一种特等的硼搅扰的原位氧化反馈，灵验调控了第二相的尺寸和散布，盘算并制备出一种新式的氧化物迷漫强化钽合金（B-ODS 钽合金），兼具有优异的室温拉伸塑性、超高温拉伸强度和热矫捷性。

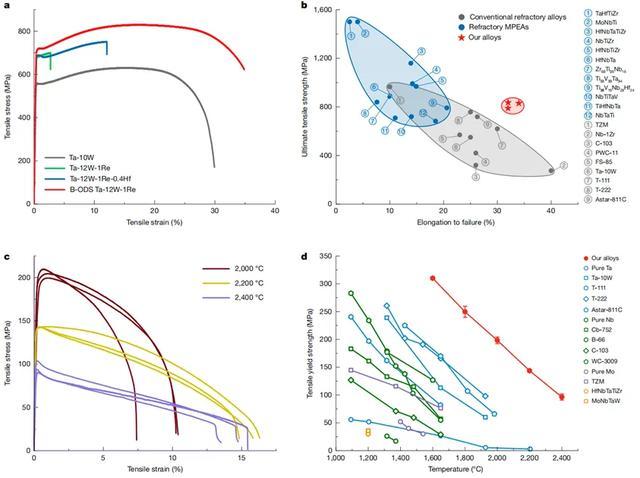

B-ODS 钽合金在室和睦超高温下的拉伸性能

该 B-ODS 钽合金在室温具有优异的强塑性，其抗拉强度超越 800 MPa，拉伸延迟率可达 35%，具备精良的加工成形身手。更为杰出的是，该合金 2000℃ 和 2400 ℃ 下的拉伸屈服强度差别达到 200 MPa 和 100 MPa，显耀优于已报谈的各种传统难熔合金及新兴的难熔多主元合金。

该新式钽合金在 2000 ℃ 超高温下的拉伸屈服强度相较传统钽合金提高了一倍；而在承担疏浚 100 MPa 载荷时，新合金的承温上限比现存钽合金普及了约 500 ℃。此外世博体育app下载，蠕变测试放置标明该合金比传统难熔合金具有更为优异的万古捏戟后劲。
